Cruces Viales e Interferencia de Redes API 1102
Ingeniería especializada para el desarrollo de interferencias y cruces viales y férreos, con más de 70 proyectos ejecutados bajo la normativa API 1102 y experiencia en 18 cruces férreos, incluyendo proyectos de trenes eléctricos. Desarrollamos soluciones innovadoras, seguras y sostenibles que garantizan la compatibilidad entre la infraestructura vial, férrea y los sistemas de transporte de hidrocarburos y gas.
Alcance del Servicio
- Ingeniería conceptual básica y de detalle fase III.
- Análisis de cargas API1102 cargas muertas y dinámicas.
- Cumplimiento de normativa internacional y de operador.
- Costos y presupuestos y cronogramas de ejecución.
API1102
Estándares de Diseño
API 1102
ASME B31.3
ASME B31.4
ASME B31.8
¿Tiene un proyecto que requiere experiencia de alto nivel?
Fases del servicio.
01Ingeniería Conceptual
- Normativa B.31.3 - B.31.4 y B.31.8 para tuberías de transporte de hidrocarburos, evaluación de alternativas de solución de intersección vías férreas y vehiculares.
- Fichas técnicas API RP 1102 situación actual o proyectada.
- Topografía de las zonas de intersección.
- Detección profundidad y Apiques de identificación de tuberías en campo.

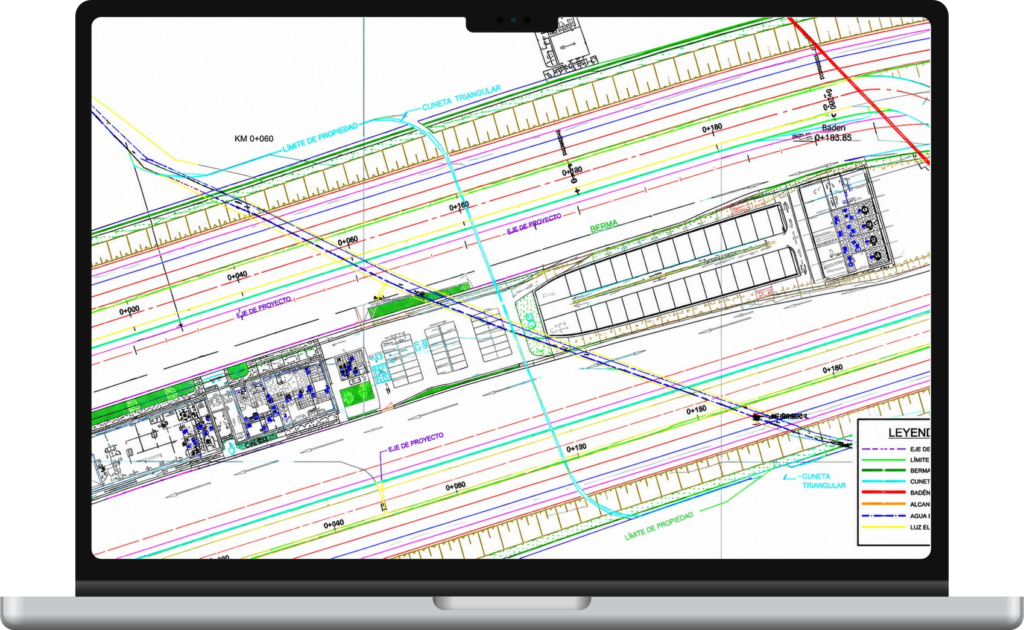

- Planos de vista en planta alternativas y cruces transversales y longitudinales.
- Análisis estudios de integridad ILI, fichas técnicas de la tubería entregadas por el operador.
- Viabilidad de ejecución normativa de diseño y constructiva.
- Informe ingeniería conceptual para revisión del operador y la interventoría.
02Ingeniería Básica
- Realización de cálculos civiles de zanjas de instalación, retiro o construcción de solución.
- Cálculos de esfuerzos según API RP 1102 y normativas del operador, cálculos de aplastamiento de tuberías, cálculos de refuerzos temporales de disipación de esfuerzos, presión segura de soldadura.
- Cálculos de corte de tubería según ASME B.31.3, B.31.4 y B.31.8, HOT TAP con bypass externo con doble obturación, obturaciones sencillas, TIE-IN en frío.
- Cálculos de pérdidas de presión en BY-PASS para acotar con perfiles hidráulicos del sistema, cálculos de drenajes.
- Análisis QRA de cuantificación, análisis WHAT IF de complemento de ingeniería, talleres de constructibilidad.
- Determinación de tipo de intervención, realineación, dirigido, protección, protecciones temporales.
- Tipos de cruces tales como puentes, curvas, protecciones de escorrentía de aguas, cruces aéreos y cruces subfluviales.
- Cálculos de aplastamiento de tubería, metodología MARSTON y BOUSSINESQ.
03Ingeniería de Detalle
- Ingeniería de detalle FASE III construcción de puentes, protecciones de soportes de tuberías, traslados.
- Cimentaciones de soportes temporales, cimentación de puentes, cimentación de BOX de cajas de paso.
- Interacción geotécnica entre tuberías y talud, suelos especiales, análisis de estabilidad geotecnia, apiques y laboratorios de terrenos.
- Planos de despieces de tuberías pipe book, listados de juntas, procedimientos de soldadura.
- Análisis de perfiles de presión de tubería en el recorrido y volumen de drenajes.
- Planos de abscisas horizontales, inclinadas de construcción, cortes transversales y longitudinales. Listado de accesorios, materiales y equipos, documentos de licitación para construcción y cronogramas.
- Estimación de costos, elaboración de (A.P.U.).
- Hidrocarburos
- Gas Natural
- Infraestructura Vial
